🔥 КОММЕРЧЕСКИЕ УЗЛЫ УЧЕТА ПРИРОДНОГО ГАЗА: РОТАЦИОННЫЕ И ТУРБИННЫЕ СЧЕТЧИКИ С КОРРЕКТОРАМИ ОБЪЕМА ПО ГОСТ Р 8.740
Ошибки при проектировании и согласовании коммерческого узла учета газа (КУУГ) обходятся промышленным предприятиям крайне дорого. Несоответствие прибора учета диапазону динамических расходов горелок или отсутствие согласованного электронного корректора приводит к тому, что поставщик газа начисляет плату по проектной мощности с максимальным коэффициентом переплаты. Разбираем правила создания легитимного узла учета по ГОСТ Р 8.740.

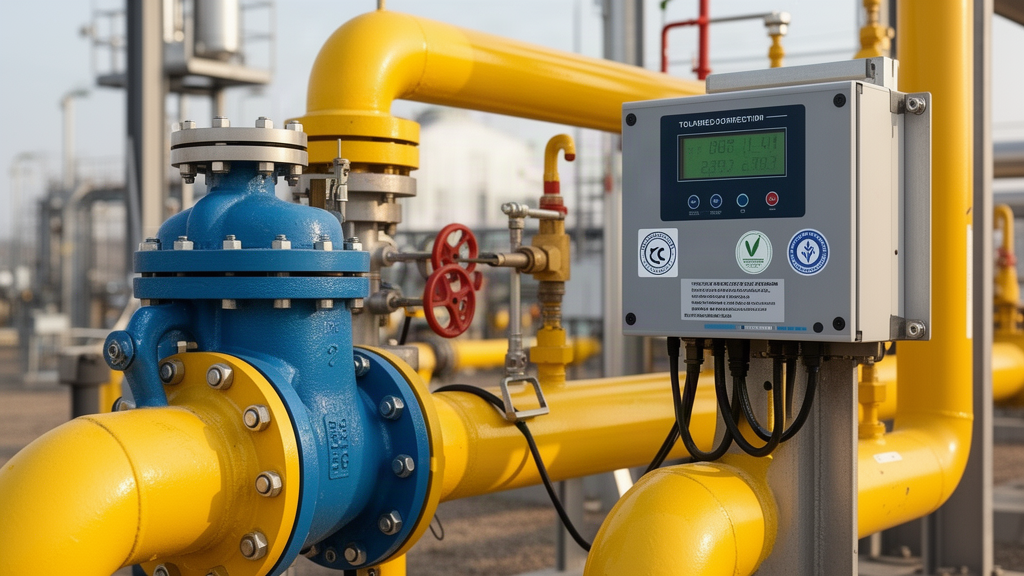

Ротационные счетчики (РВГ, Delta) против турбинных (СГ-16МТ, TRZ)
Выбор первичного преобразователя расхода определяется характером газопотребления объекта:
- Ротационные счетчики: идеальны для технологических процессов с частыми включениями и пульсирующим расходом (модульные котельные, печи термообработки). Имеют широкий динамический диапазон измерения (до 1:160) и не требуют длинных прямолинейных участков трубопровода до и после счетчика.
- Турбинные счетчики: оптимальны для стабильных больших расходов газа от 100 до нескольких тысяч м³/ч (магистральные котельные, теплоэлектростанции). Требуют установки струевыпрямителей и прямых участков длиной от 5 диаметров трубы.
Электронные корректоры объема газа
Плотность и объем природного газа сильно зависят от термодинамических параметров: температуры и давления. Расчеты с поставщиком ведутся строго в стандартных условиях (T = 20°C, P = 101.325 кПа). Корректоры объема (СПГ-742, ЕК270, ТС220):
1. Непрерывно считывают сигналы с датчиков абсолютного давления и платиновых термопреобразователей сопротивления.
2. Вычисляют коэффициент сжимаемости газа по методикам ГОСТ 30319 с погрешностью менее 0.5%.
3. Передают суточные и часовые архивы в диспетчерскую службу поставщика газа по защищенному каналу сотовой связи GSM/GPRS.
ООО «Инженерные решения» осуществляет расчет метрологических диапазонов, поставку сертифицированных узлов учета в сборе на раме или в шкафу и сдачу поверителю ЦСМ с оформлением акта ввода в коммерческую эксплуатацию.
Материал подготовлен специалистами инженерного отдела ООО «Инженерные решения» (г. Казань). Проектирование, строительство и эксплуатация систем газораспределения и котельных в Республике Татарстан по СП 62.13330.
