Электрохимическая защита стальных газопроводов: расчет станций катодной защиты и анодных заземлителей по ГОСТ 9.602
🔥 ЭЛЕКТРОХИМИЧЕСКАЯ ЗАЩИТА СТАЛЬНЫХ ГАЗОПРОВОДОВ: РАСЧЕТ СТАНЦИЙ КАТОДНОЙ ЗАЩИТЫ И АНОДНЫХ ЗАЗЕМЛИТЕЛЕЙ ПО ГОСТ 9.602
Стальные подземные газопроводы подвергаются постоянному разрушительному воздействию почвенной коррозии и блуждающих токов от электрифицированного транспорта и промышленных заземлителей. Даже самое качественное защитное изоляционное покрытие весьма усиленного типа (ВУС на основе экструдированного полиэтилена) может иметь микроповреждения при транспортировке и монтаже. Согласно ГОСТ 9.602-2016, стальные газопроводы подлежат обязательной электрохимической защите (ЭХЗ).
Принцип работы катодной поляризации

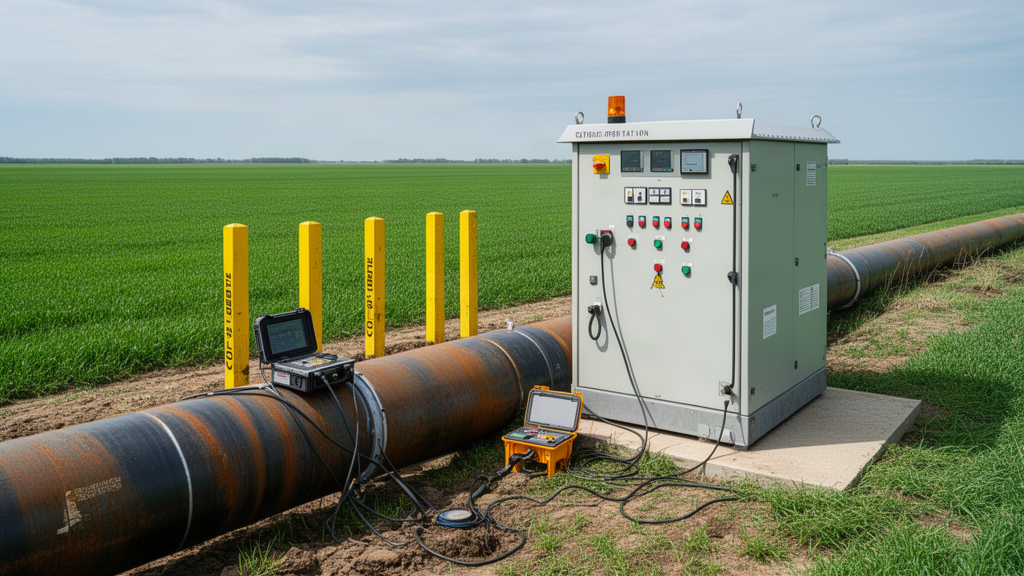

Станция катодной защиты (СКЗ) создает отрицательный электрический потенциал на стенке газопровода относительно окружающего грунта. Защитный потенциал смещается в диапазон от -0.85 В до -1.15 В по медно-сульфатному электроду сравнения. В результате окислительные электрохимические реакции переносятся с трубы на вспомогательный анодный заземлитель, который жертвенно растворяется в грунте, сохраняя металл газопровода в идеальном состоянии.
Состав комплекса ЭХЗ для распределительного газопровода
1. Автоматическая станция катодной защиты инверторного типа с телеметрией: поддерживает стабильный защитный потенциал независимо от сезонных колебаний влажности грунта.
2. Анодное заземление: скважинное глубинное заземление (до 40 метров) на базе ферросилидовых электродов, исключающее влияние на близлежащие подземные кабели и водопроводы.
3. Контрольно-измерительные пункты (КИП): устанавливаются через каждые 200-500 метров вдоль трассы газопровода, а также на переходах через дороги для регулярного мониторинга потенциалов.
4. Изолирующие соединения (ИС / ИФС): отсекают надземные участки и внутренние сети здания от катодной поляризации наружной трубы.
Экспертиза и сдача лабораторией
После завершения строительно-монтажных работ инженеры ООО «Инженерные решения» проводят электроразведку, измеряют удельное электрическое сопротивление грунта, налаживают режим поляризации и выдают официальный паспорт системы ЭХЗ с гарантией долговечности газопровода более 40 лет.
Материал подготовлен специалистами инженерного отдела ООО «Инженерные решения» (г. Казань). Проектирование, строительство и эксплуатация систем газораспределения и котельных в Республике Татарстан по СП 62.13330.
